Решил тут разместит свой небольшой проект.
Данная нода придумывалась спантанно просто для ознакомления с MySensors.
Ну и вот то получилось:

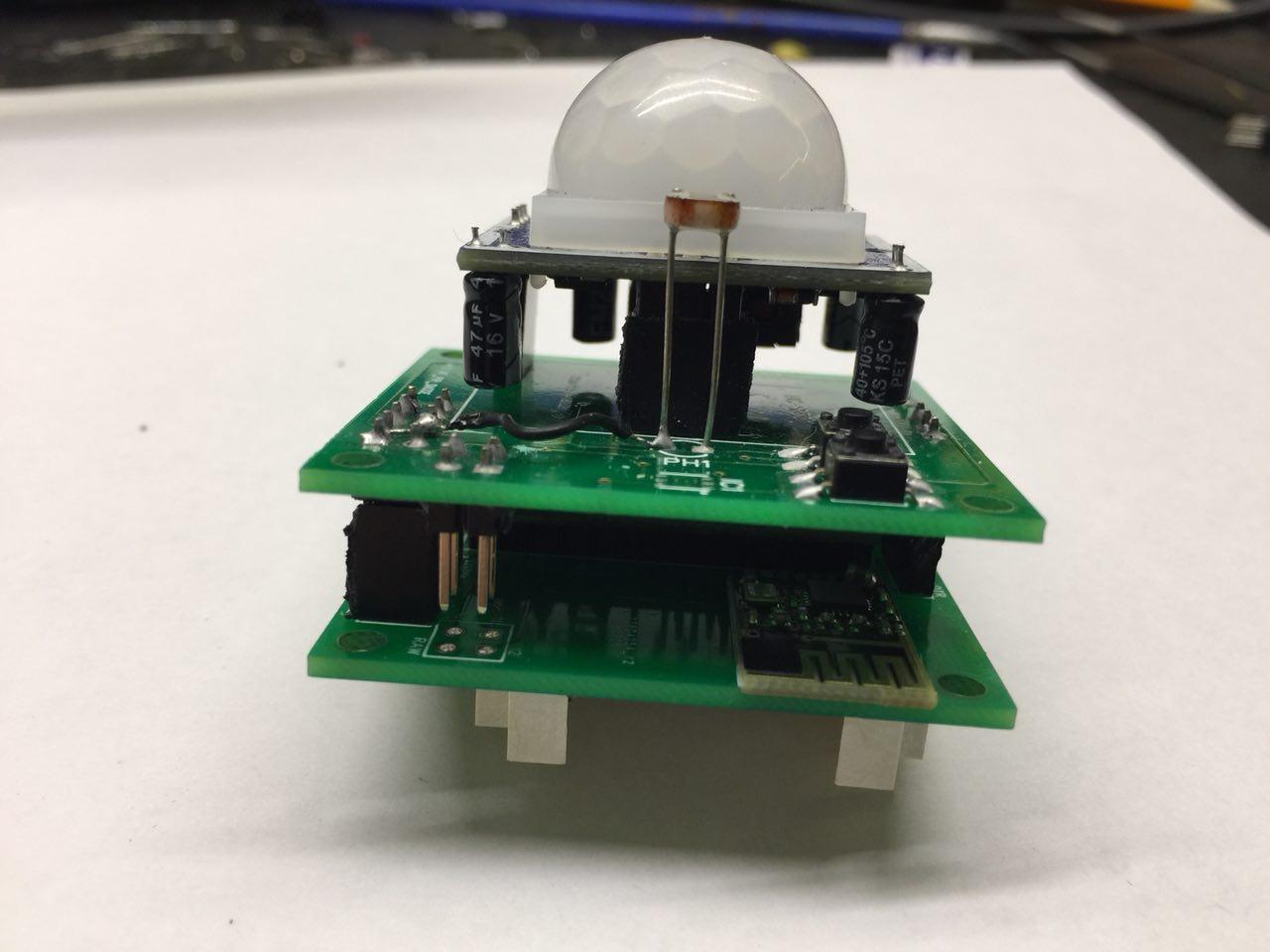

нода состоит из двух плат
на первом этаже расположены:
- модуль arduino pro mini v3 из китая
- nrf24l01
- Холдер для батареи CR2450(можно устанавливать на плату холдер под CR2477 т.к. по посадочным размерам они одинаковые)
- HDR коннекторы для перехода на верхний этаж.
На втором этаже расположены:
- Фоторезистор с подтяжкой
- датчик движения HC-SR501
- датчик температуры и влажности si7021 c подтяжкой
- 2 тактовые кнопки (1-rst , 2-для личных нужд)
- photo_2018-04-25_22-39-13.jpg (70.36 КБ) 21308 просмотров
- photo_2018-04-17_23-27-41.jpg (81.46 КБ) 21351 просмотр
Нижняя плата (F_NODE)
https://drive.google.com/open?id=1RRA7G ... q02IlyEBUc
https://drive.google.com/open?id=1LY7Uz ... GslpkpTtys
Верхняя плата (S_NODE)
https://drive.google.com/open?id=16Qyjj ... xNyNw_W-XY
https://drive.google.com/open?id=1fEpVI ... B0AnG_fgCb
Распаянная плата F_NODE
https://drive.google.com/open?id=1PWjIl ... 3Bp2PbOh0I
https://drive.google.com/open?id=1Vhue9 ... rZDS4IZz19
Распаянная плата S_NODE
https://drive.google.com/open?id=1gAgvF ... YiqUWs0ykQ
https://drive.google.com/open?id=17-qSU ... 02-TkQySUQ
Датчик движения
https://drive.google.com/open?id=1_miBF ... LVYb-6G9c-
Фоторезистор
https://drive.google.com/open?id=1ZJ_Xc ... tWmzUxnPIr
Датчик Si7021
https://drive.google.com/open?id=1P0meA ... FeXORE0io9
Нода в сборе
https://drive.google.com/open?id=1QNS3_ ... i67HwMXGSR
https://drive.google.com/open?id=1dBDaC ... XZzmWz-XQ0
https://drive.google.com/open?id=1RZ8F7 ... EYQ4Phfs2E
https://drive.google.com/open?id=197oUk ... qbdmDKfTKl
https://drive.google.com/open?id=1Rq8ci ... 5OSXtdt8o4

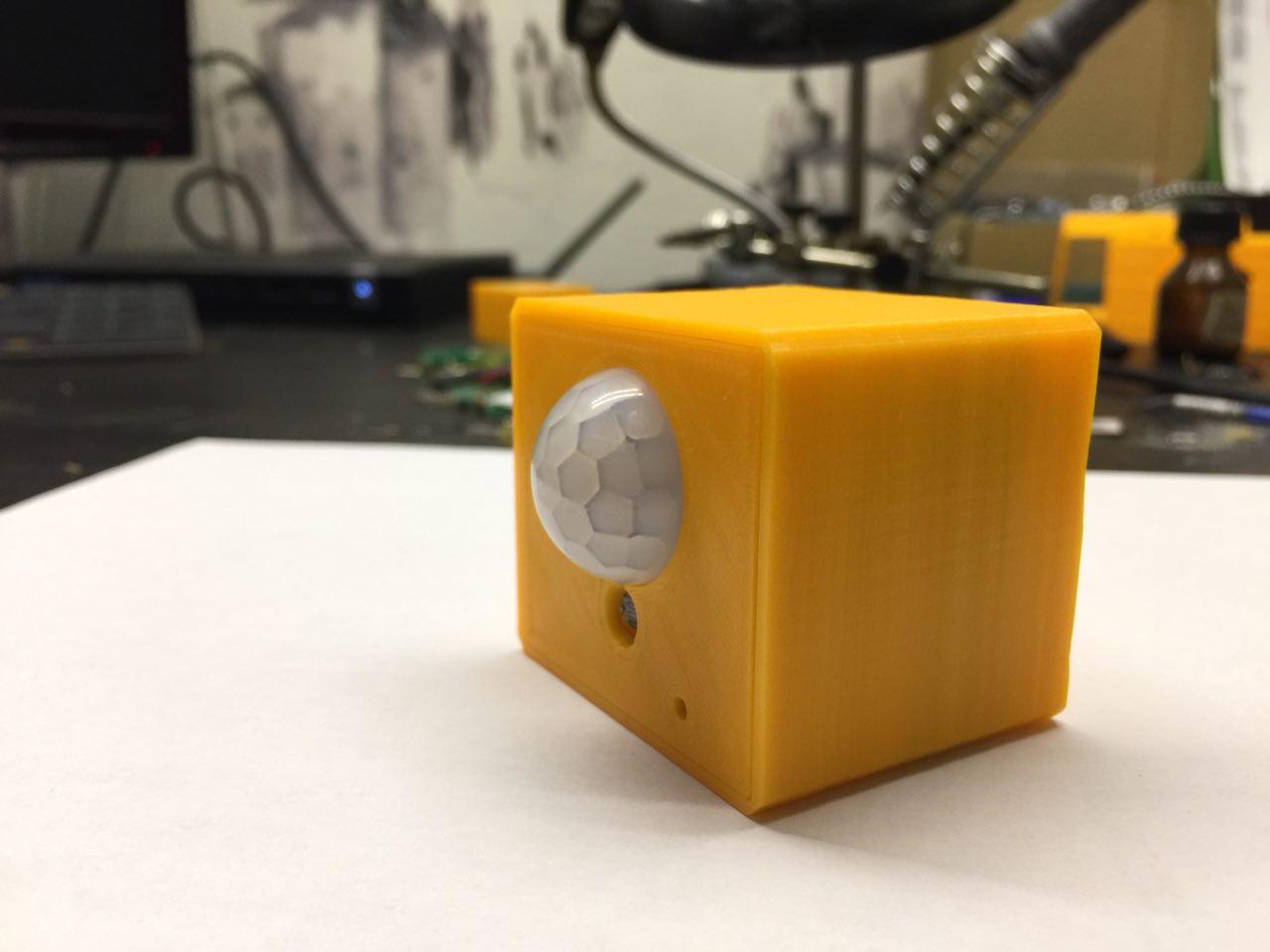

Нода в корпусе
https://drive.google.com/open?id=1t0sHR ... Ls5_4Cv7so
https://drive.google.com/open?id=14micg ... mHM64i8yqu
https://drive.google.com/open?id=1OuP74 ... c2HcGb0fuv
https://drive.google.com/open?id=14YYuU ... mQFtK7KslH
Корпус для ноды .STL
https://drive.google.com/open?id=1FX_bI ... pTvh92BxMD
https://drive.google.com/open?id=1UhL6O ... lbSPvs6PY5
