Реле подключены на выводы 0,2,3,4,5,6,7,8
Скетч почти стандартный (с сайта) Чтобы задействовать вывод TX0, отключен serial:
Код: Выделить всё
#define MY_DISABLED_SERIAL
// Enable and select radio type attached
#define MY_RADIO_RF24
//#define MY_RADIO_NRF5_ESB
//#define MY_RADIO_RFM69
//#define MY_RADIO_RFM95
// Enable repeater functionality for this node
#define MY_REPEATER_FEATURE
#include <MySensors.h>
#define RELAY_PIN 1 // Arduino Digital I/O pin number for first relay (second on pin+1 etc)
#define NUMBER_OF_RELAYS 8 // Total number of attached relays
#define RELAY_ON 1 // GPIO value to write to turn on attached relay
#define RELAY_OFF 0 // GPIO value to write to turn off attached relay
void before()
{
for (int sensor=1, pin=RELAY_PIN; sensor<=NUMBER_OF_RELAYS; sensor++, pin++) {
// Then set relay pins in output mode
pinMode(pin, OUTPUT);
// Set relay to last known state (using eeprom storage)
digitalWrite(pin, loadState(sensor)?RELAY_ON:RELAY_OFF);
}
}
void setup()
{
}
void presentation()
{
// Send the sketch version information to the gateway and Controller
sendSketchInfo("Relay", "1.0");
for (int sensor=1, pin=RELAY_PIN; sensor<=NUMBER_OF_RELAYS; sensor++, pin++) {
// Register all sensors to gw (they will be created as child devices)
present(sensor, S_BINARY);
}
}
void loop()
{
}
void receive(const MyMessage &message)
{
// We only expect one type of message from controller. But we better check anyway.
if (message.type==V_STATUS) {
// Change relay state
digitalWrite(message.sensor-1+RELAY_PIN, message.getBool()?RELAY_ON:RELAY_OFF);
// Store state in eeprom
saveState(message.sensor, message.getBool());
// Write some debug info
Serial.print("Incoming change for sensor:");
Serial.print(message.sensor);
Serial.print(", New status: ");
Serial.println(message.getBool());
}
}

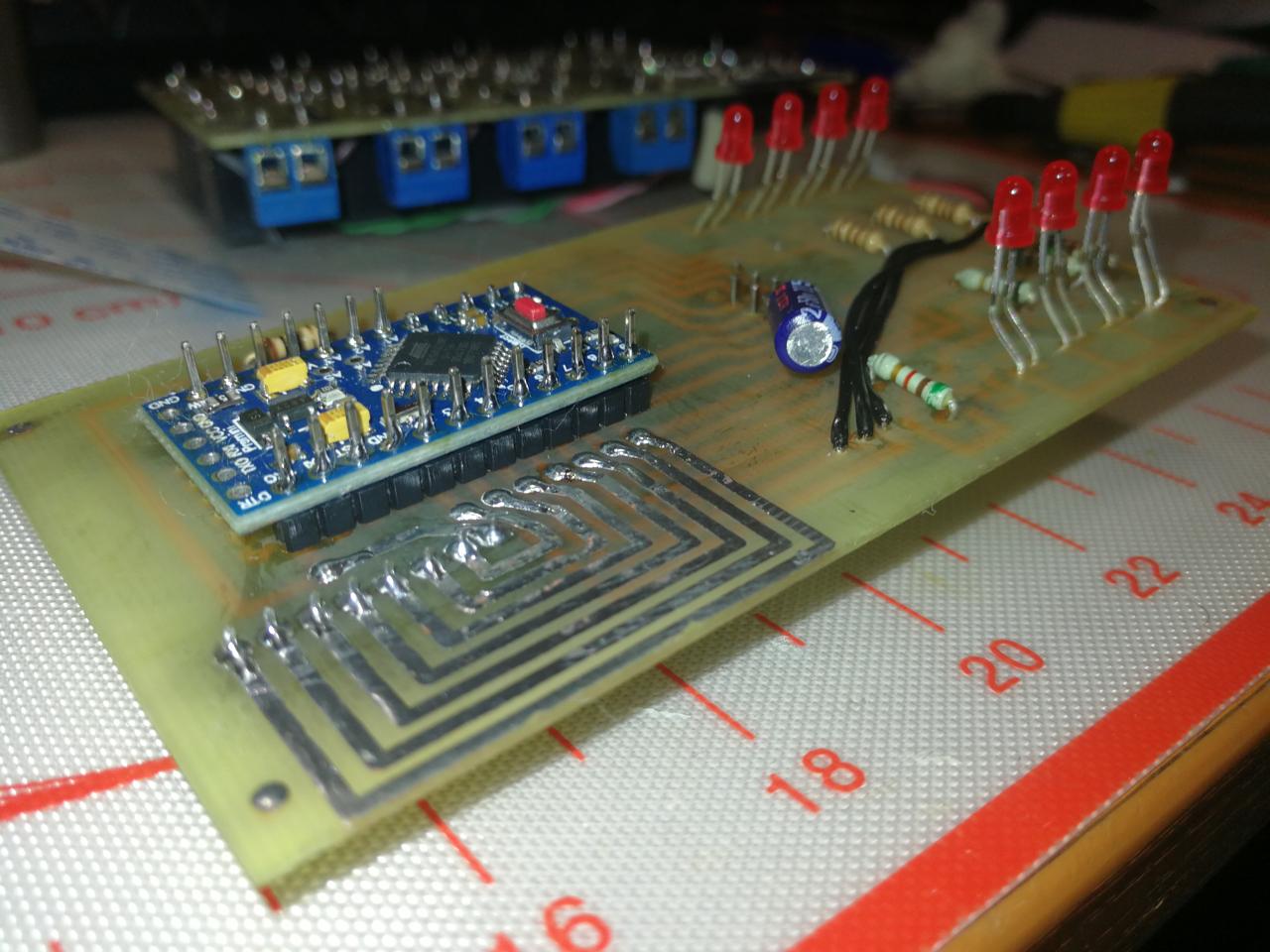

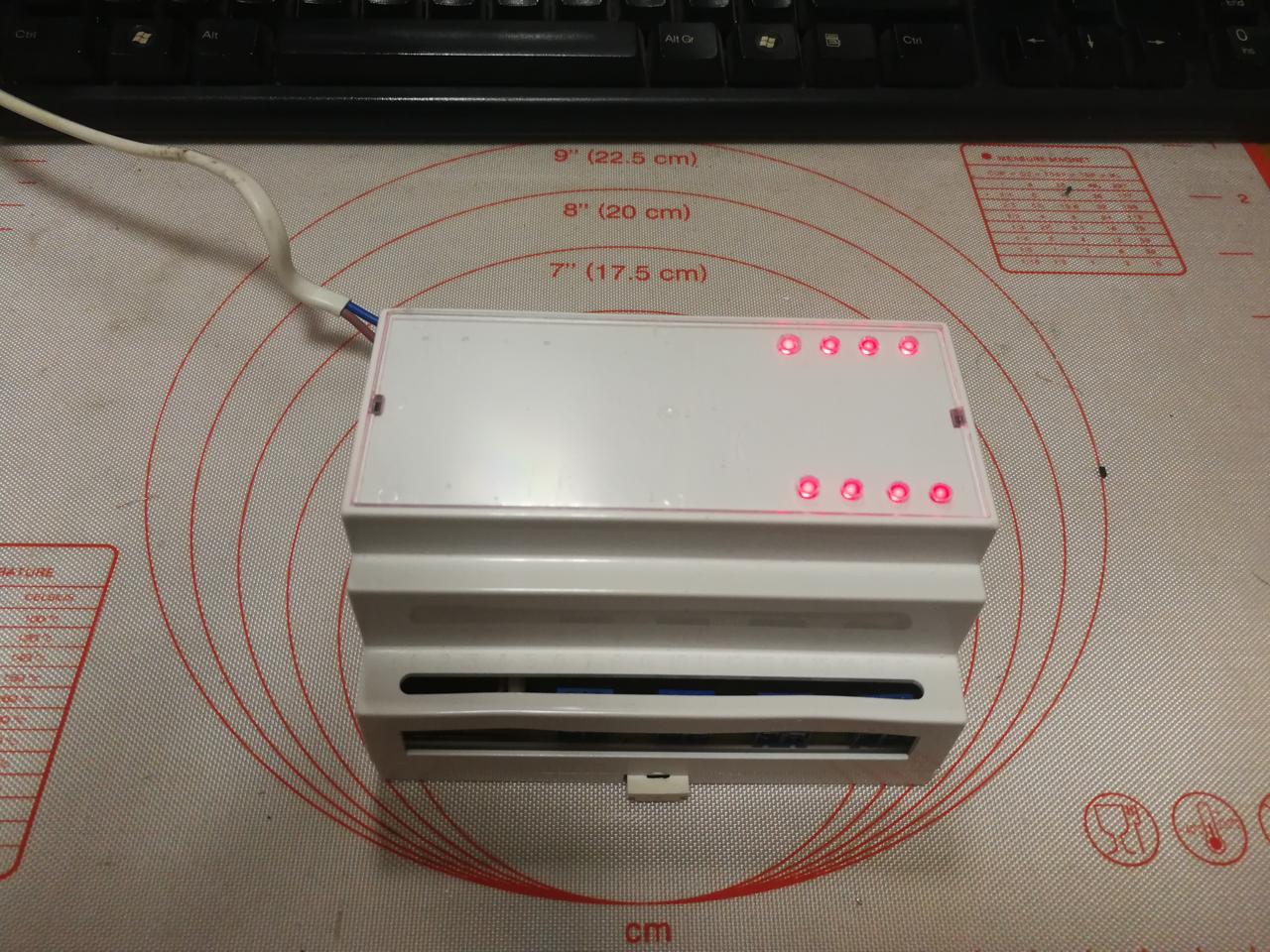

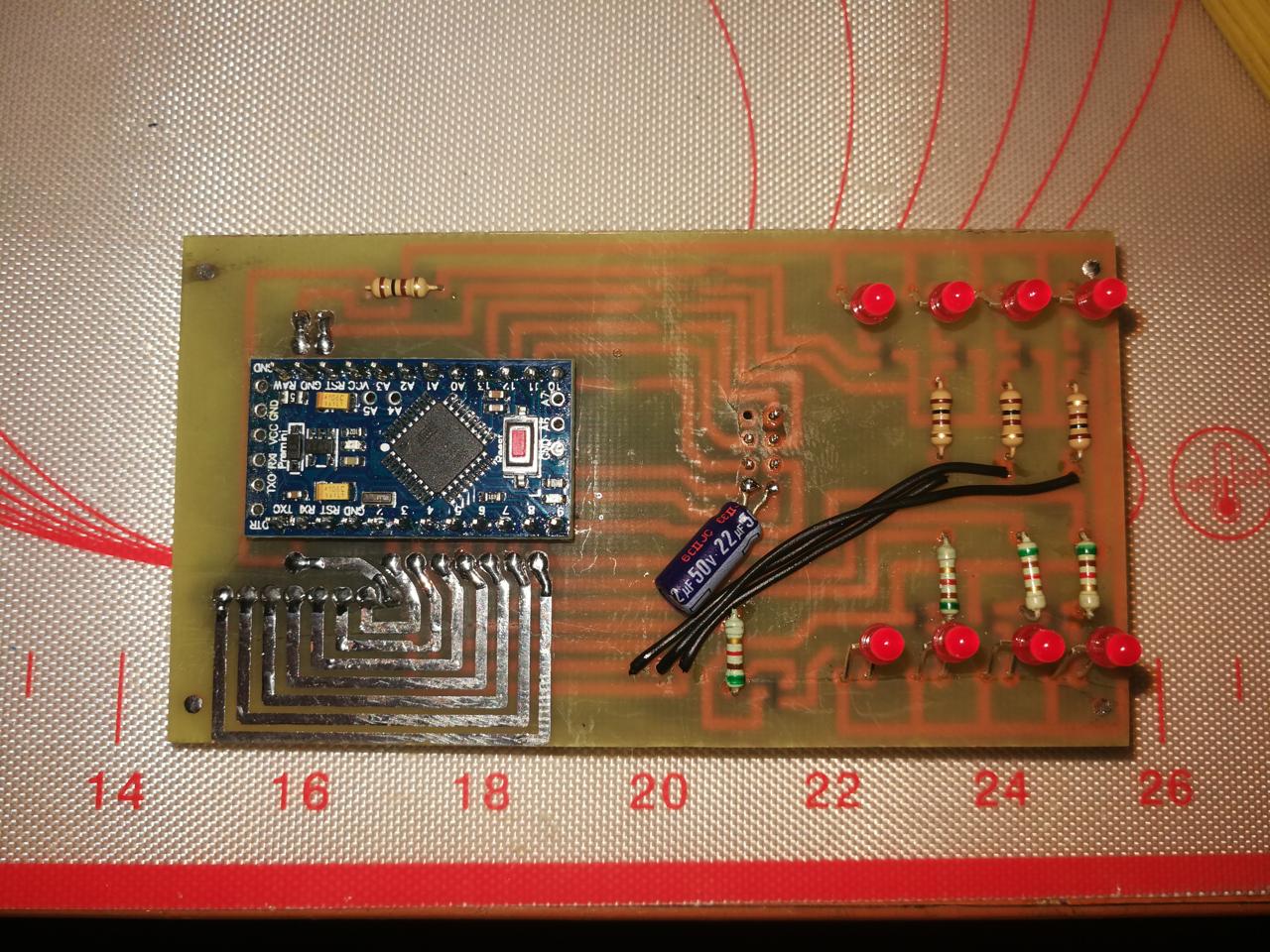

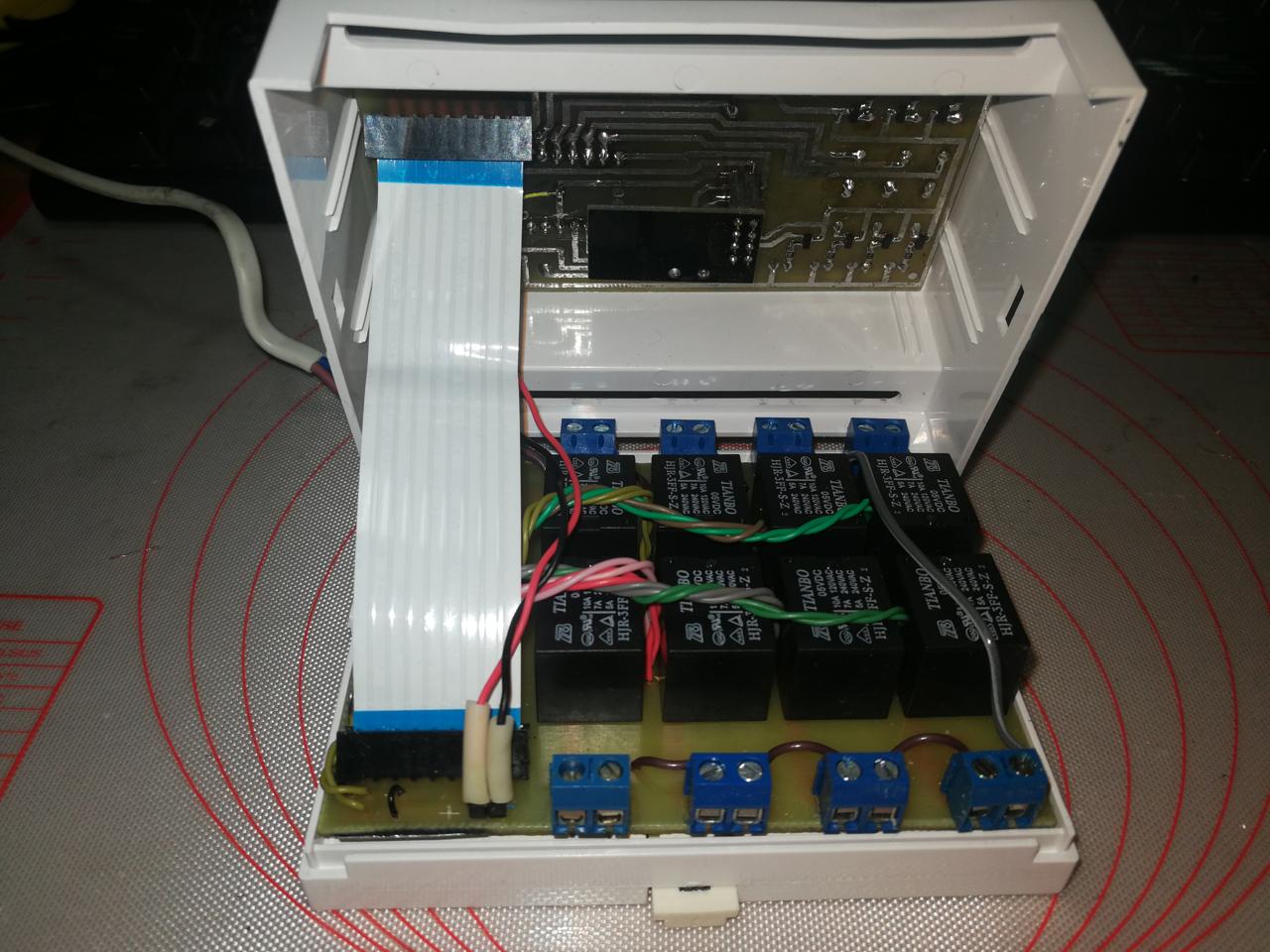

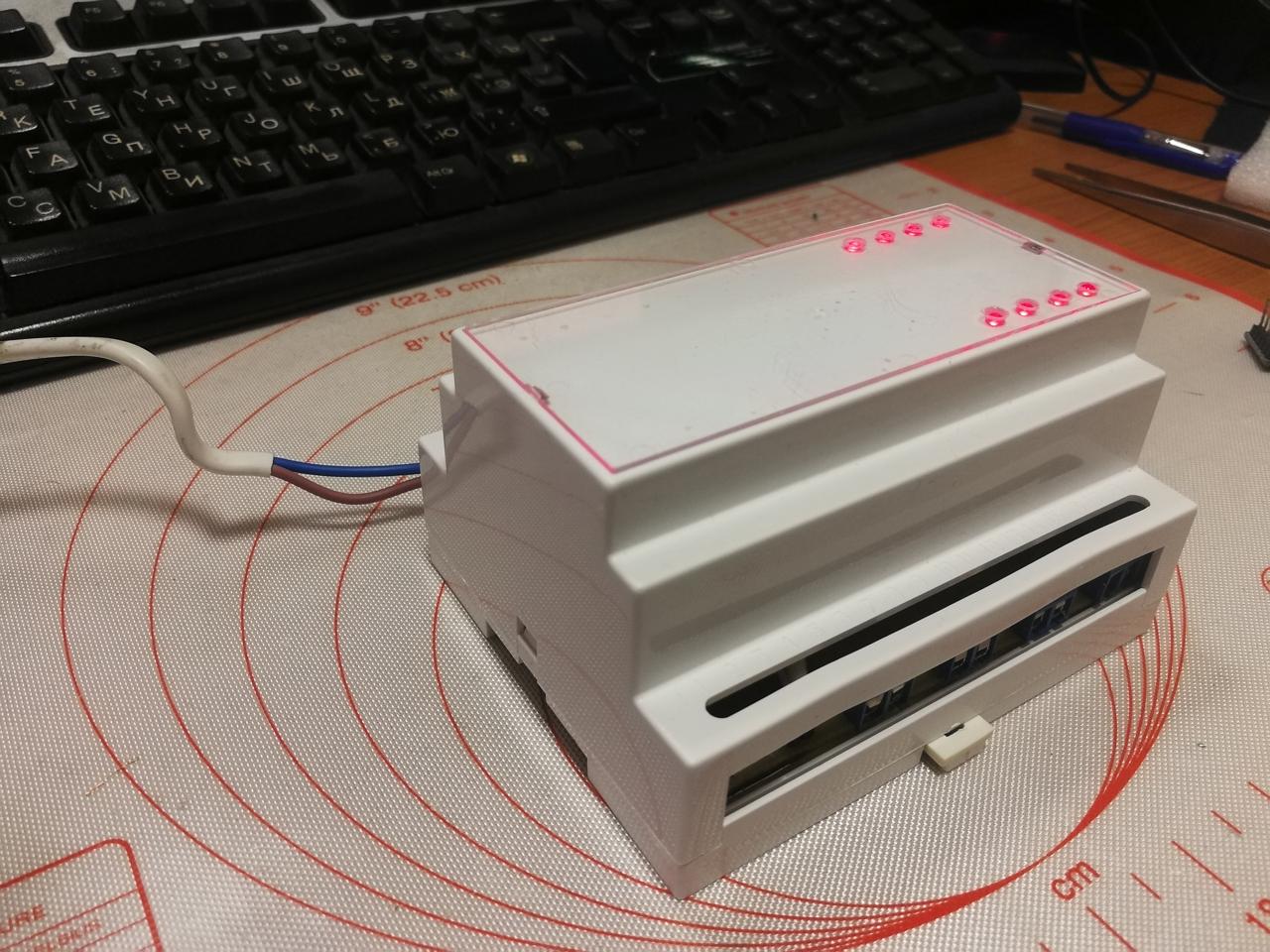

Корпус К-06-09 / 105x60x86, на DIN-рейку

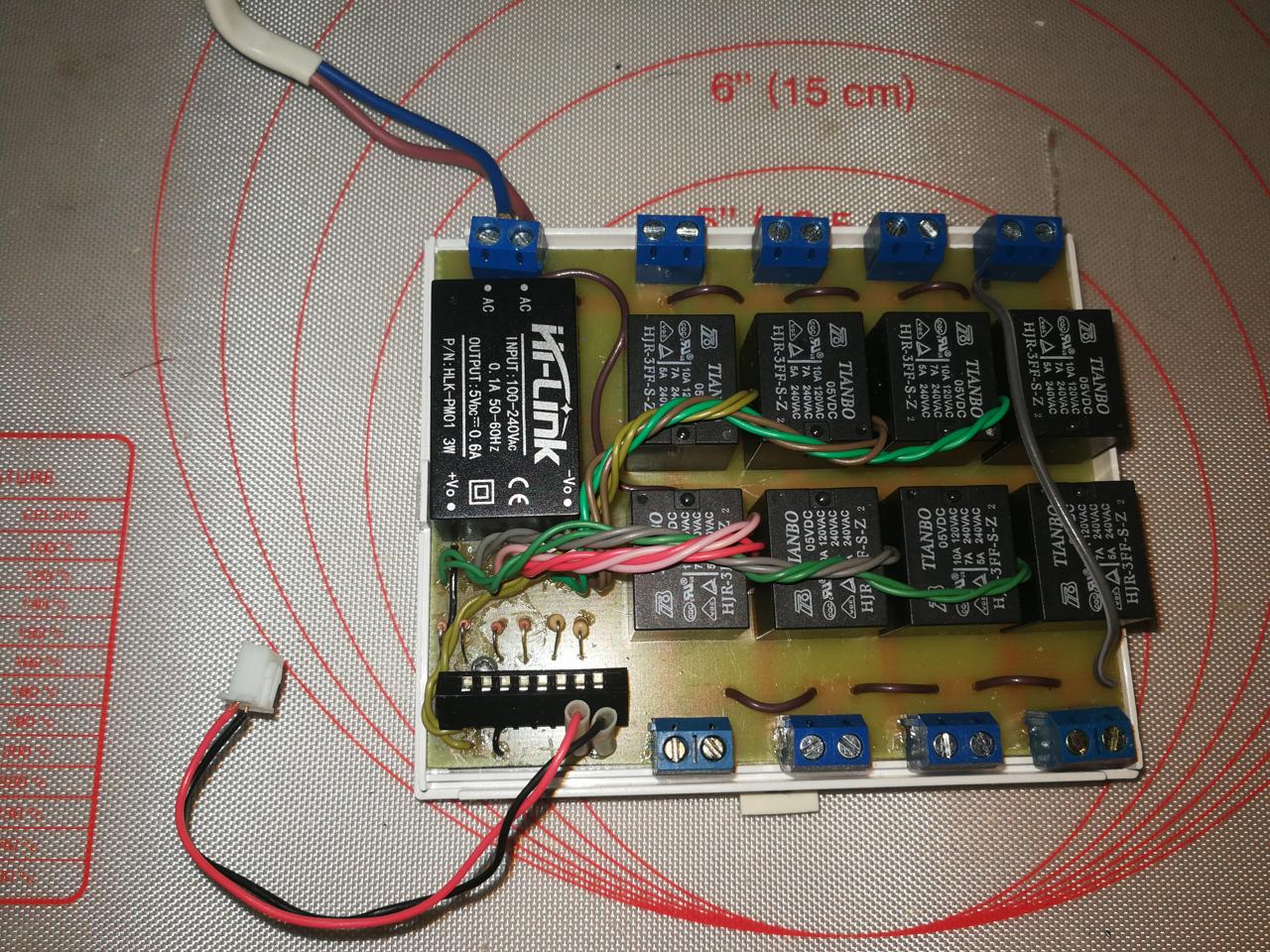

Реле электромагнитное HJR-3FF-5VDC-S-Z / 5В DC
Микрошлейф: FFCA-2.54-8-100
Разъем: FFC/FPC DS1020-08RT1D
Транзисторы: BC547 sot23

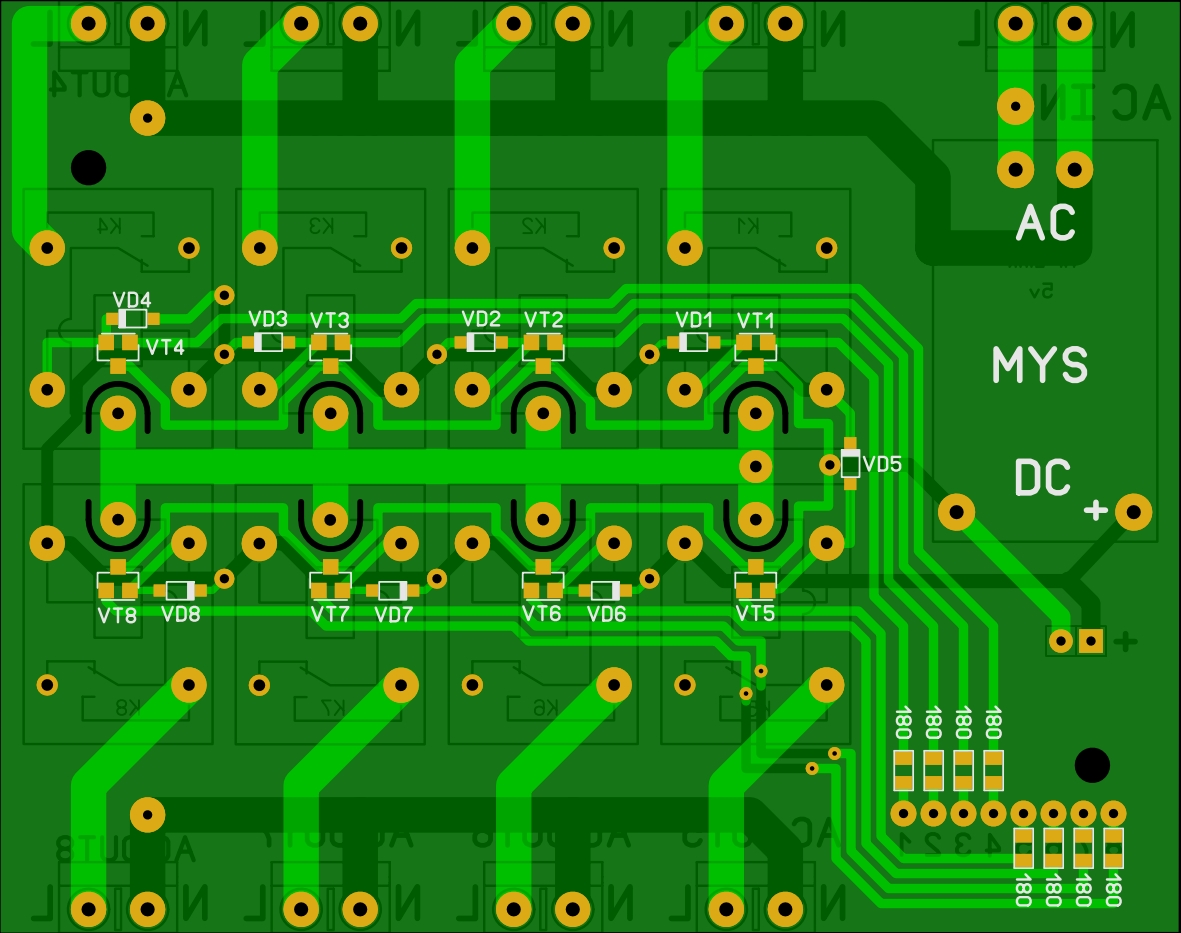

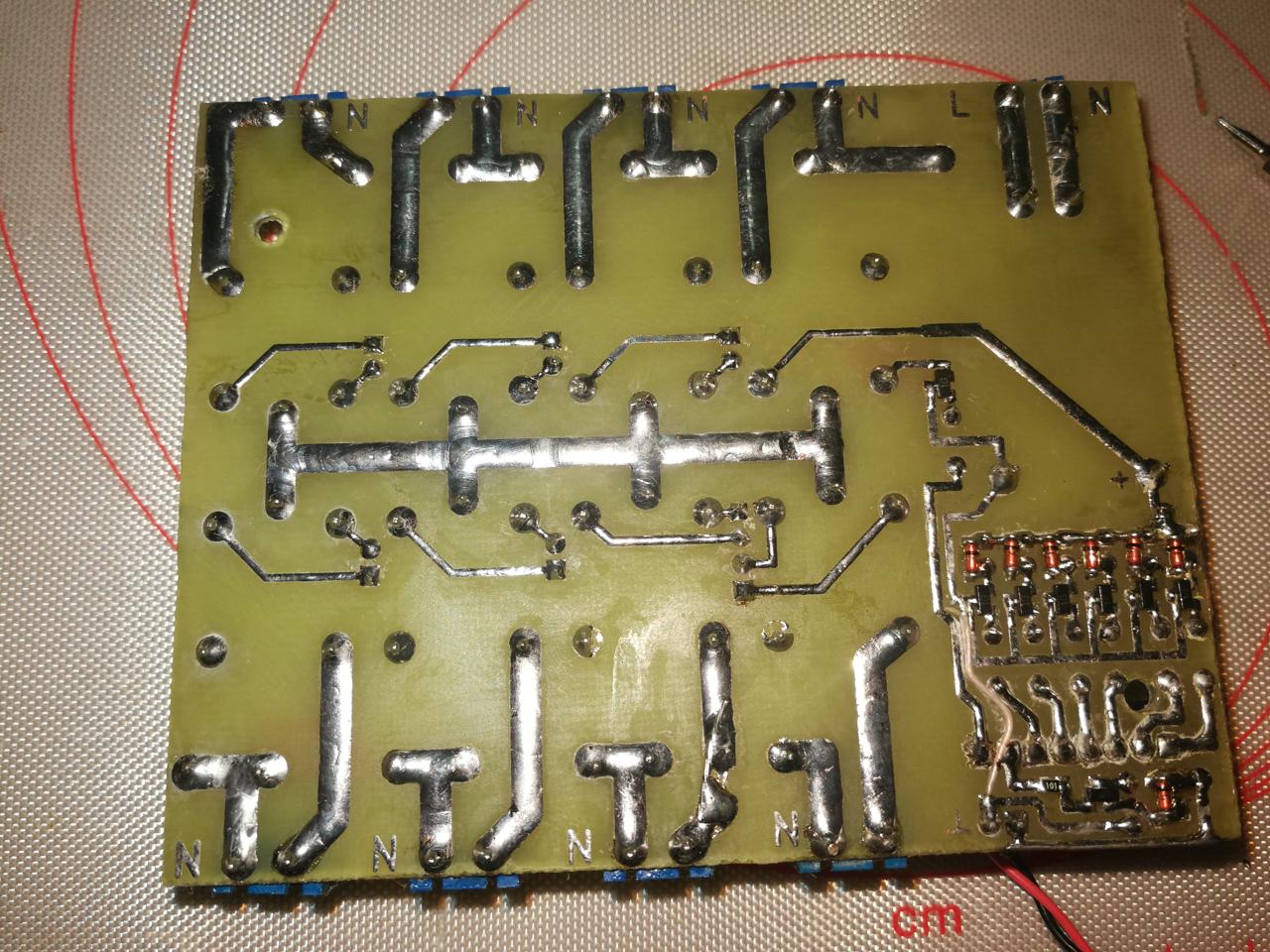

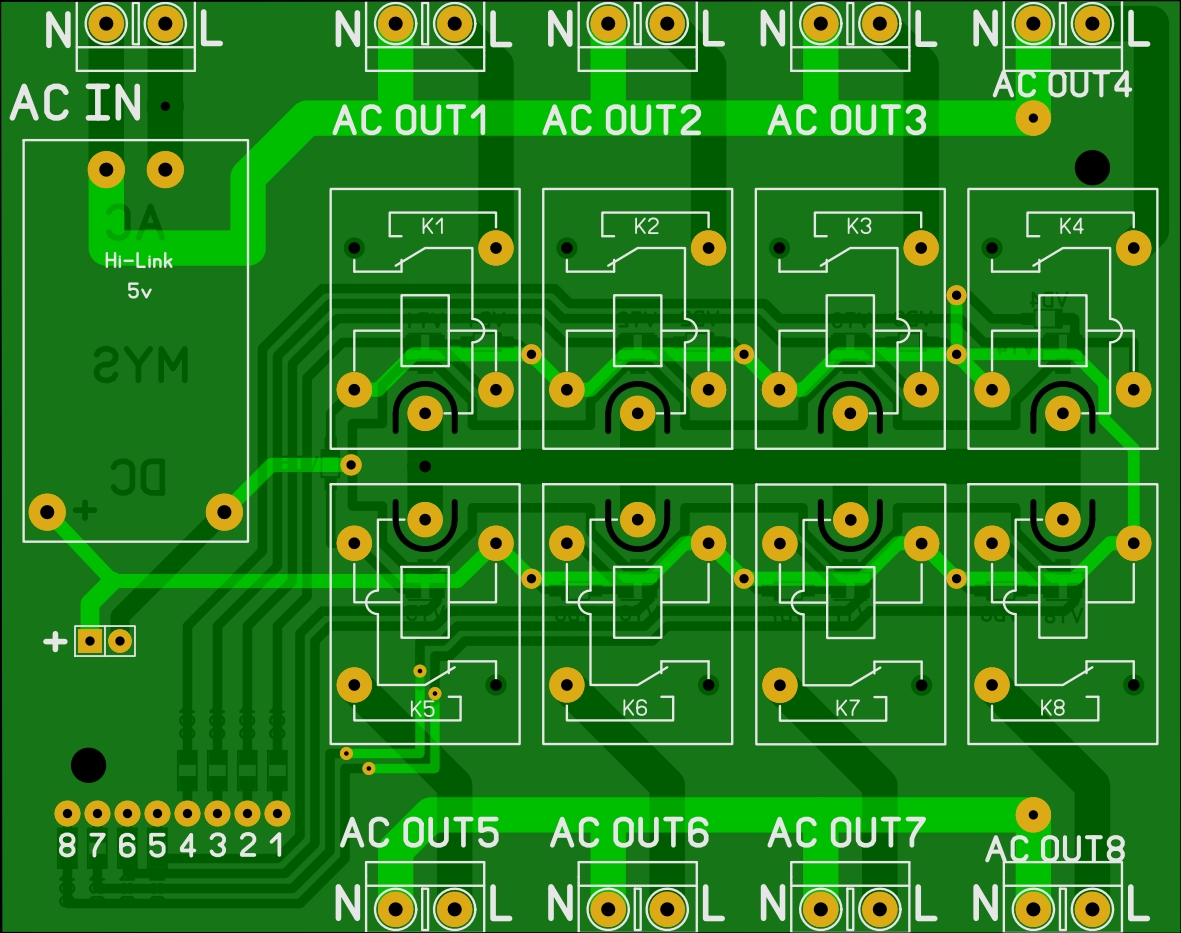

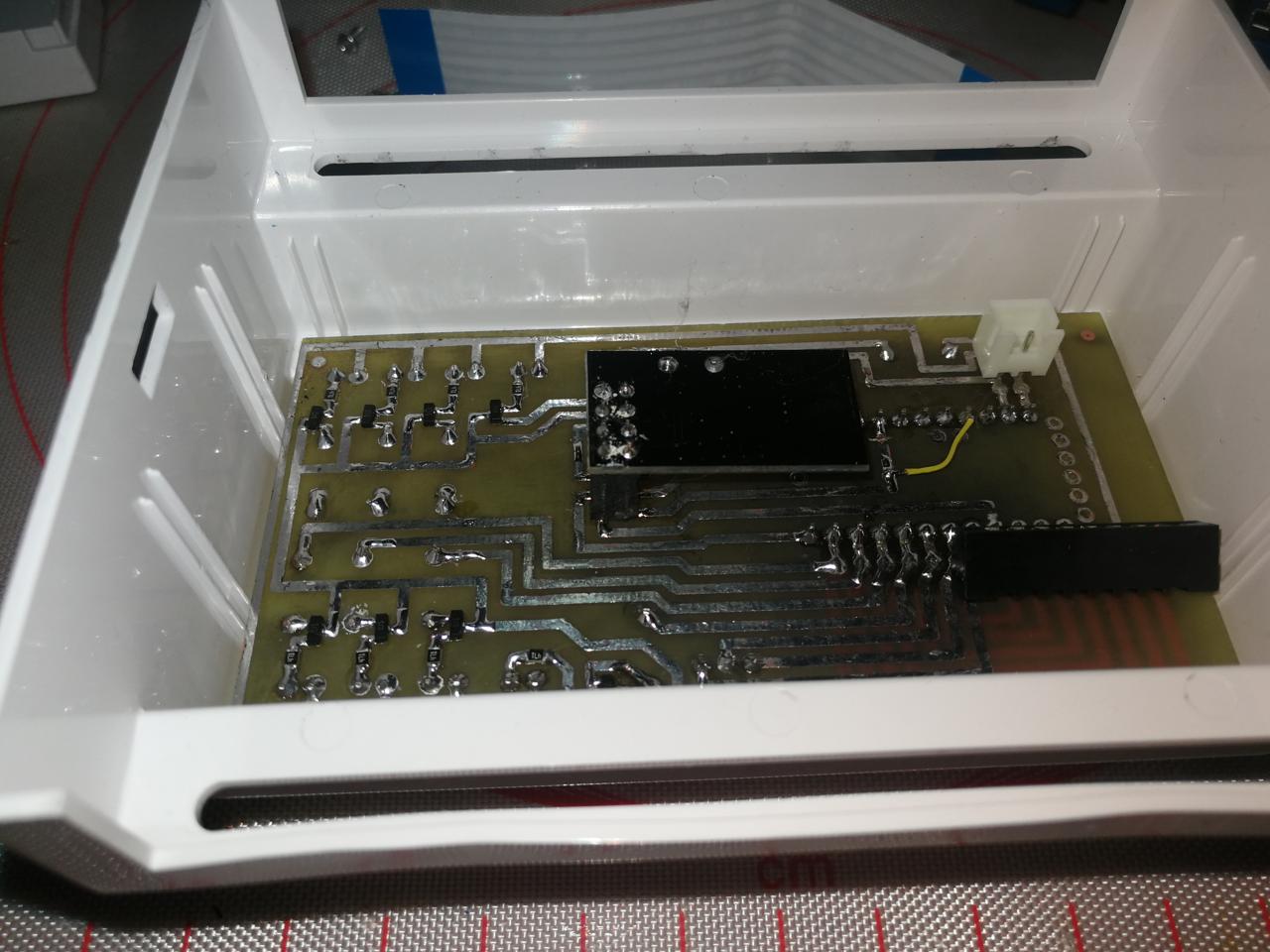

Разводка плат несколько сыровата, короче не заморачивался, хотелось поскорее сделать. Нижнюю плату лучше бы переразвести как двухстороннюю.
- 1.jpg (202.42 КБ) 15196 просмотров
- 2.jpg (186.35 КБ) 15196 просмотров
- 3.jpg (149.66 КБ) 15196 просмотров
- 4.jpg (307.78 КБ) 15196 просмотров
- 5.jpg (219.84 КБ) 15196 просмотров
- 7.jpg (119.53 КБ) 15196 просмотров
- 8.jpg (236.84 КБ) 15196 просмотров
- 9.jpg (134.72 КБ) 15196 просмотров
