Гейт на ESP32 с web интерфейсом

[serghei]

Приветствую Всех адептов MySensors ! Предлагаю Вашему вниманию реализацию Веб интерфейса на гейте ESP32 ( такой же код работает и на ESP8266 ).
Сразу отмечу , что вопросы типа " Зачем это надо ? " рассматривать не буду. На остальные с удовольствием отвечу. Реализацию кода написал Wiking , я же подправил вывод и написал основные HTML страницы.

За основу взят большой проект " Ардуино Мега Сервер " ( ссылка на сайт проекта ). Дистрибутив выложен только для платформы ESP32 с SD картой. Здесь же речь пойдет о ESP32 со SPIFFS системой.

Spoiler

Show


Данный проект находится в стадии глубокой альфы .

Реализовано :

1. Работа гейта с библиотекой MySensors версии 2.3.2 beta
2. Работа ( сборка страниц , обновление информации с помощью технологии AJAX , обновление прошивки самого гейта по воздуху , редактирование страниц прямо в браузере на порту 8080 )
3 Передача данных ( в том числе раз в минуту что гейт жив - здоров) сторонним серверам типа MajorDoMo

В процессе разработки перенос файлов на SD карту . После этого появится возможность логирования данных с нод и событий , построение графиков и вообще использование любых JS библиотек. Так же есть возможность добавлять любой пользовательский код , любых датчиков , актуаторов , реле и привязка действий к данным с нод.

Немного скриншотов работы

Spoiler

Show

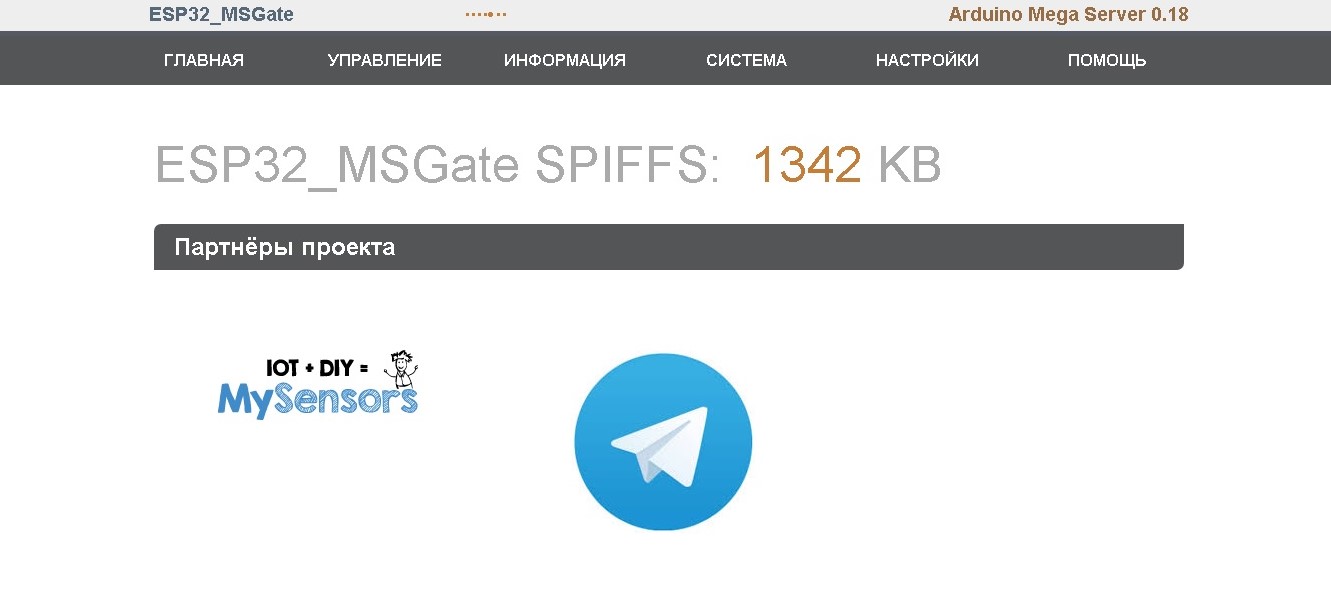

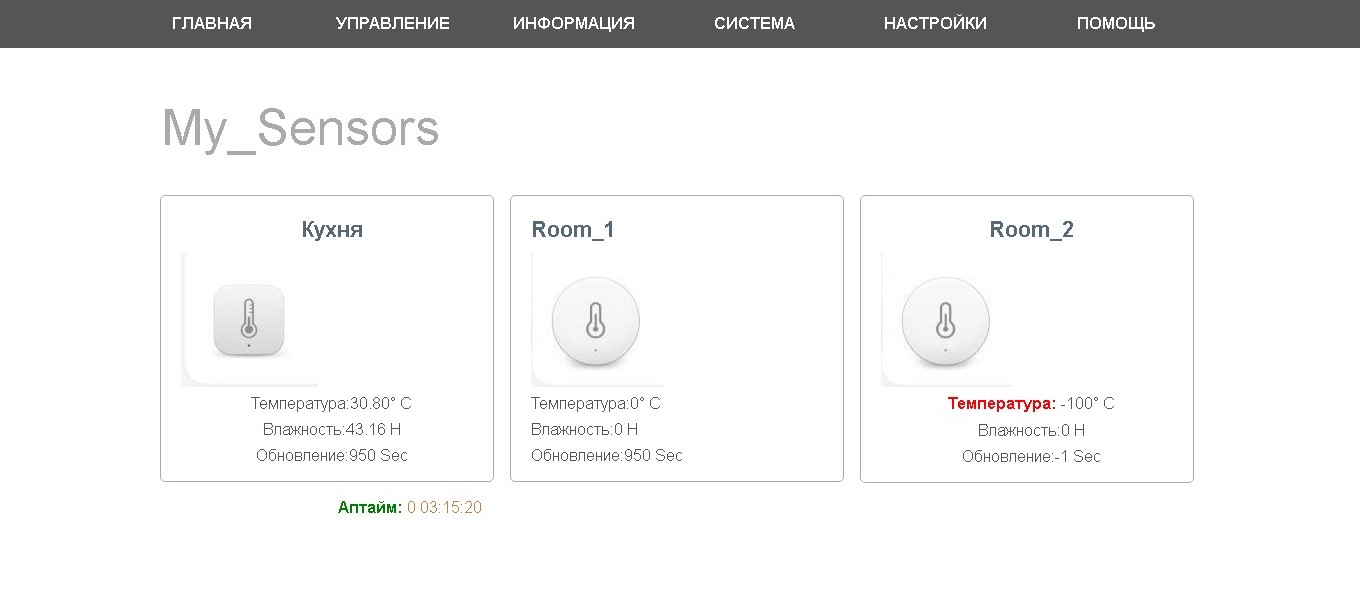

Основная страница


Spoiler

Show

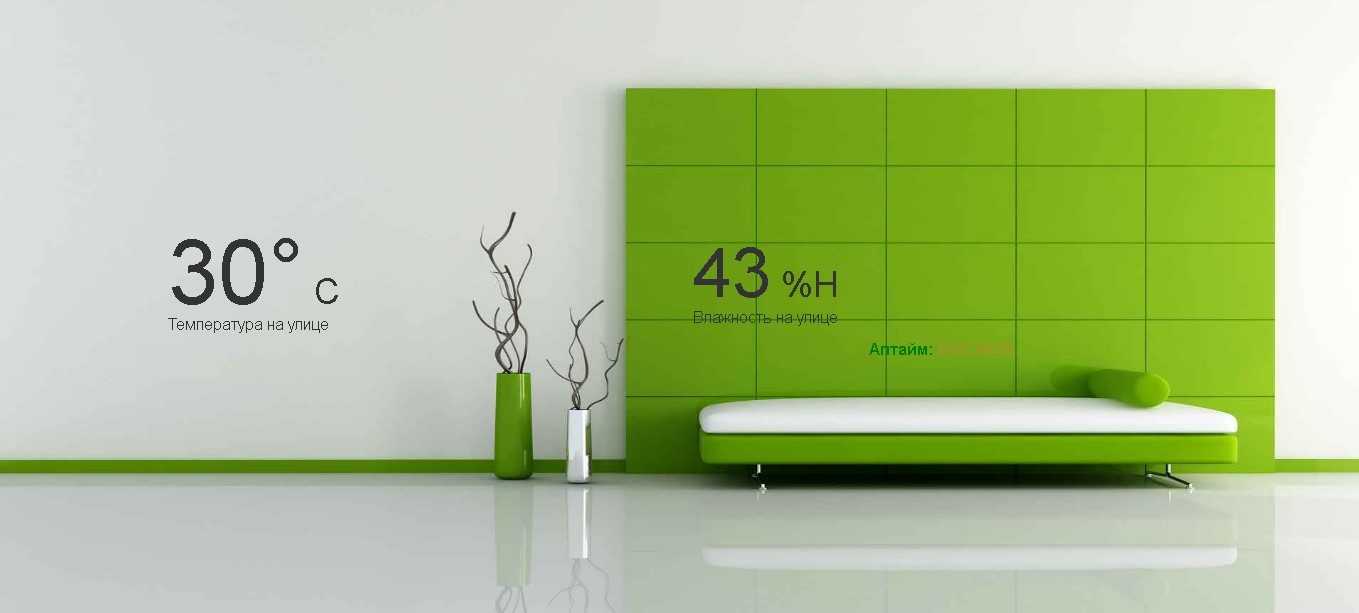

Возможный вариант страницы

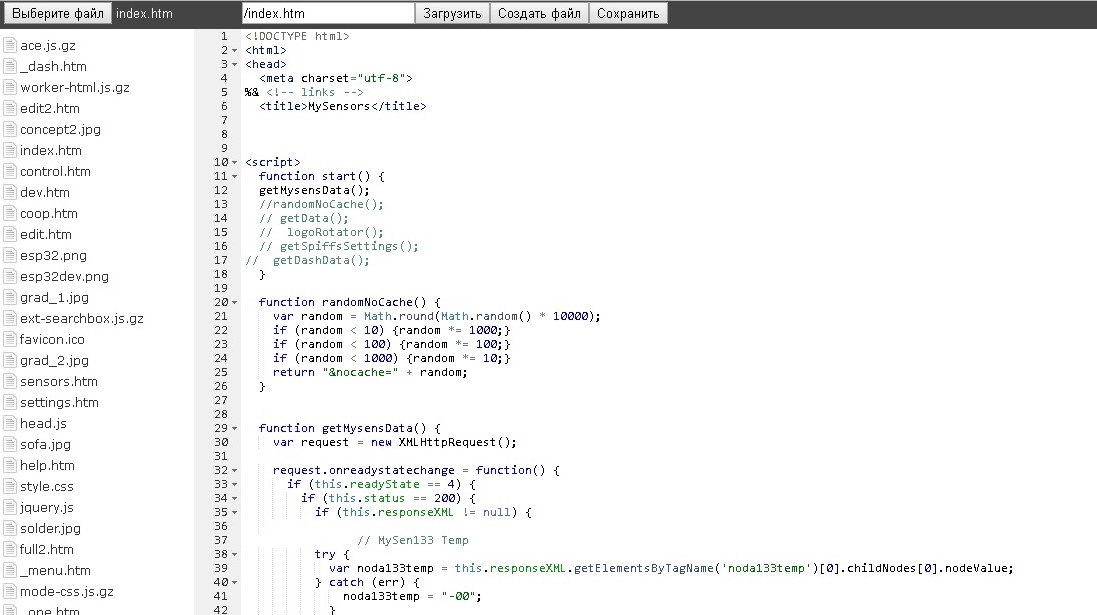

Страница редактирования в браузере

Spoiler

Show

Редактор в браузере

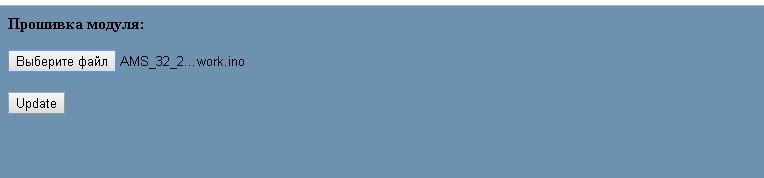

Обновление прошивки по воздуху

Spoiler

Show

Заливка прошивки


Для этого надо предварительно скомпилировать .bin файл , выбрать его со страницы и нажать на кнопочку Update

Код гейта

AMS_esp32_SPIFFS_work_ms_test.zip

Гейт ESP32 со SPIFFS системой

(462.67 КБ) 1407 скачиваний

Дополнительные библиотеки

Libraries.zip

библиотеки

(476.93 КБ) 1240 скачиваний

[serghei]

Здесь буду выкладывать обновления. Добавлено работа с нодой - реле. Скетч ноды

Rele_v2.7z

Кнопка - реле

(1.85 КБ) 1367 скачиваний

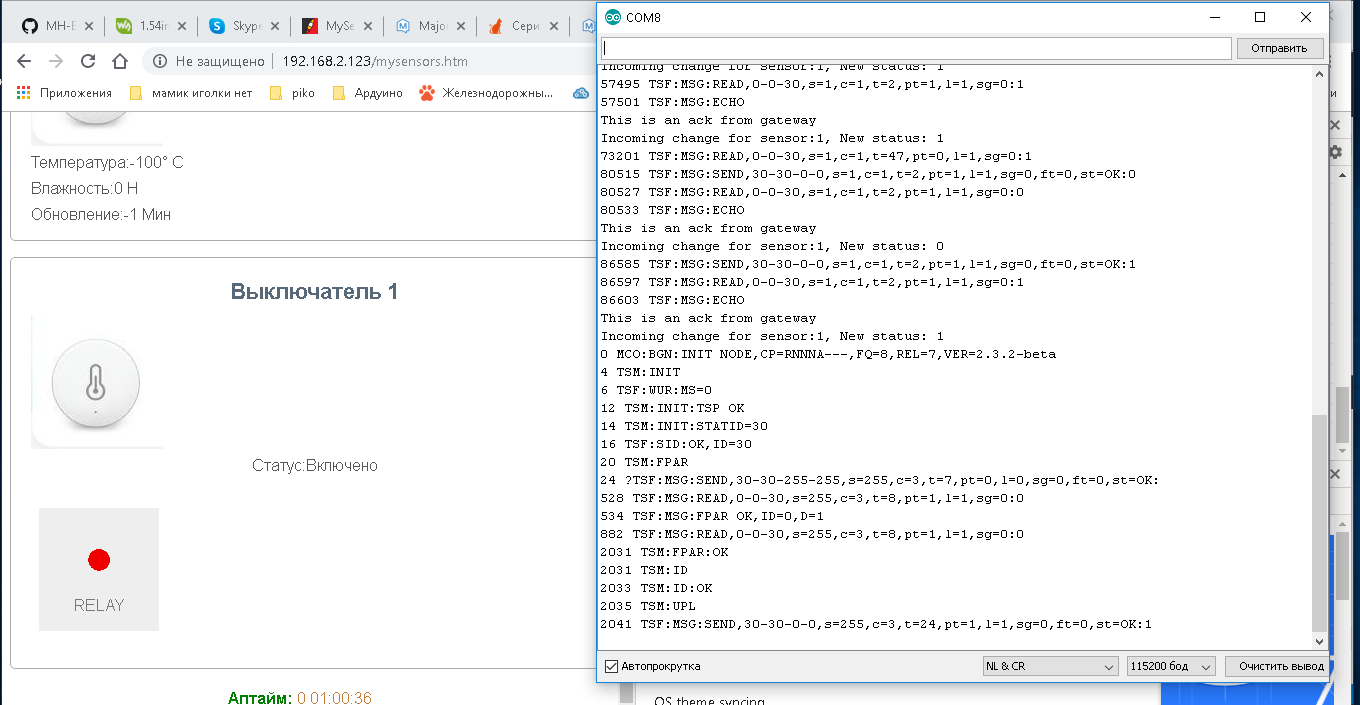

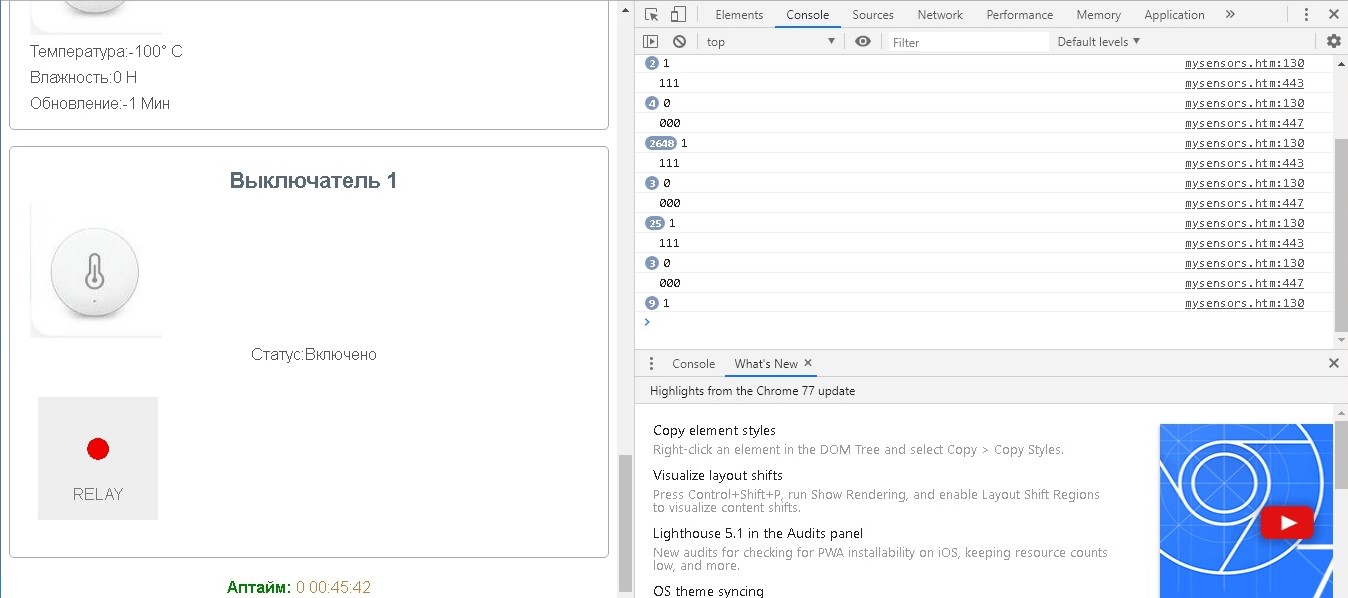

На странице у гейта статус кнопки ( включено - выключено)обновляется в реальном времени.так же со страницы можно управлять выключателем.

Spoiler

Show


Spoiler

Show


Код гейта

MySensors_AMS32_gate.zip

(479.48 КБ) 1357 скачиваний

[TVA]

Добрый день!
Есть готовое изделие, в корпусе или на дин рейку?
И как себя показал данный гейт в стабильности?
Спасибо за ответ.

[serghei]

Приветствую! Готовый гейт собран на макетной плате для малины 3+ и подключен вторым этажом на саму малину. Производством и коммерцией я не занимаюсь. А учитывая сложившуюся ситуацию в мире - доступ к новым платам и железу у меня закрыт.
По стабильности могу сказать следующее. Проработал около года. Замечаний нет. Используется как информер для температурных датчиков. Дальнейшее развитие сильно ограничено сложившейся ситуацией.
То же самое сейчас работает на ESP8266 . Буквально вчера поставил на длительный тест аптайма. Результат буду выкладывать тут.

[TVA]

Спасибо за быстрый ответ. Я подыскиваю знакомому готовый гейт.
Себе собрал на макетке и меня все устраивает, но знакомому в подарок, не солидно. Хочу его привлечь к умному дому.
Пытался даже сделать заказ на тот который на этом сайте выложен, но почему то не смог. Корзина глючит или отключен магазин, хз. Написал письмо, жду ответа админа.

[serghei]

У меня есть свободные печатные платы под готовый корпус , но проблема в доставке - страна тупо закрыта и ничего не работает. Посмотреть образец можно в чате телеграмма барахолки. https://t.me/mys_free Как всё наладится - смогу выслать. Единственное - там радио модуль разведён на второй SPI , а с ним я работать не умею. Поэтому поставил 4 перемычки.

[Ivan]

Спасибо за быстрый ответ. Я подыскиваю знакомому готовый гейт.
Себе собрал на макетке и меня все устраивает, но знакомому в подарок, не солидно. Хочу его привлечь к умному дому.
Пытался даже сделать заказ на тот который на этом сайте выложен, но почему то не смог. Корзина глючит или отключен магазин, хз. Написал письмо, жду ответа админа.

Магазин это витрина, чтобы предоставить членам сообщества выставлять свои проэкты на продажу. Гейт производил Дмитрий с Украины. Сейчас его устройства сняты с производства. Приносим свои извинения. Сейчас уберем с витрины.

[MEHANICUS]

То есть получается ESP32 можно без флешки использовать?

[serghei]

Да. Можно. Код выше. Но надо иметь ввиду , что памяти всего 1.3 мегабайта и много сторонних библиотек не поставишь.

[drakon-5555]

Добрый день!
у меня есть есть устройство с блютузом, рассматриваю esp32.
Сейчас разбираюсь с esp32, интересует такой момент, можно ли удаленно (из интернета) управлять устройством, если серый ip адрес (схема такая wifi->bluetooth->устройство).
Насколько понимаю, на esp32 нужно будет установить веб сервер, и както сообщать свой ip адрес удаленном серверу, пока не понимаю как это сделать, может есть идеи как сделать по другому?! Какой лучше протокол использовать в данном случае?
Смотрел websocket, но мне этот вариант не походит, так как это больше подходит для онлайна.
