MSMD, TempHumidity, Контроллер Температуры/Влажности

Сообщение Ivan »

Описание:
  • Контроллер температуры/влажности
  • Тип питания: Батарея cr2032
Характеристики:
  • Разработан для экосистемы MySensors
  • Питание от батареи cr2032 (1 год работы, при отправке данных раз в час)
  • Температура эксплуатации: комнатный 0 до +70
  • Возвращает Температуру, Влажность, Уровень батареи
  • Имеет компактный размер 38 х 12,5 мм
GitHub: https://github.com/Serg2055/MDMSTempHum
Разработчики: Сергей Лекарев

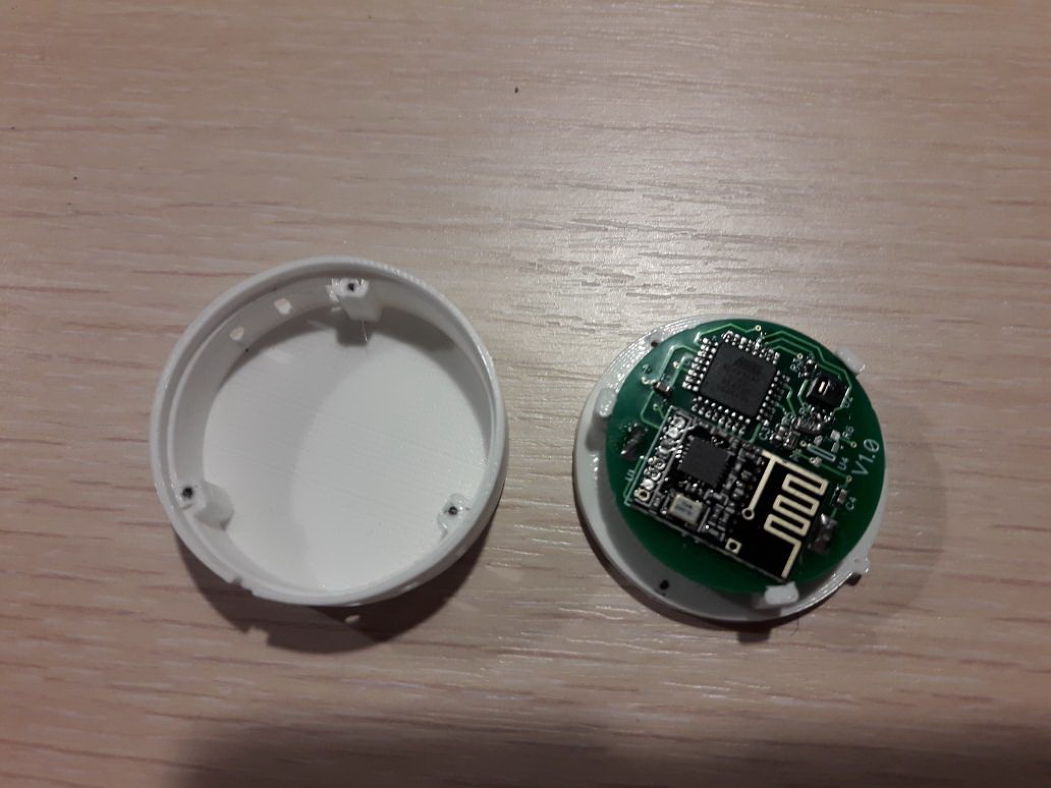

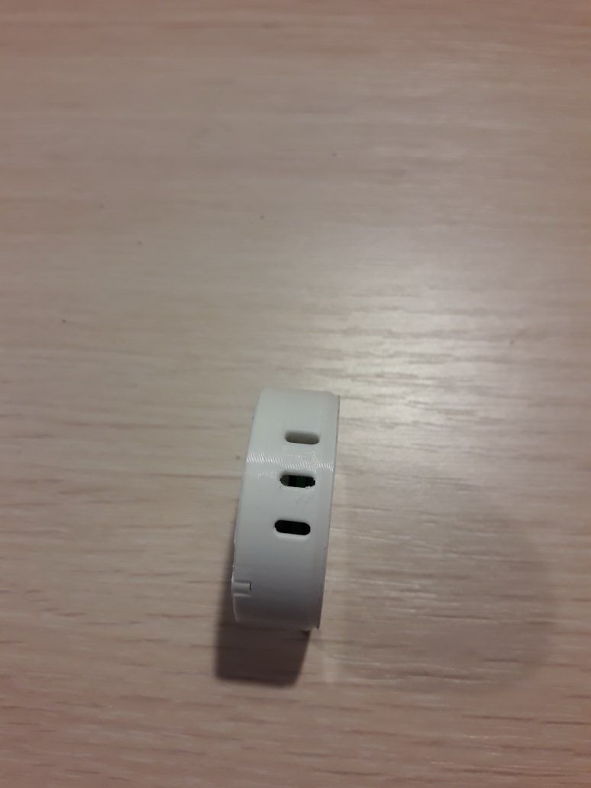

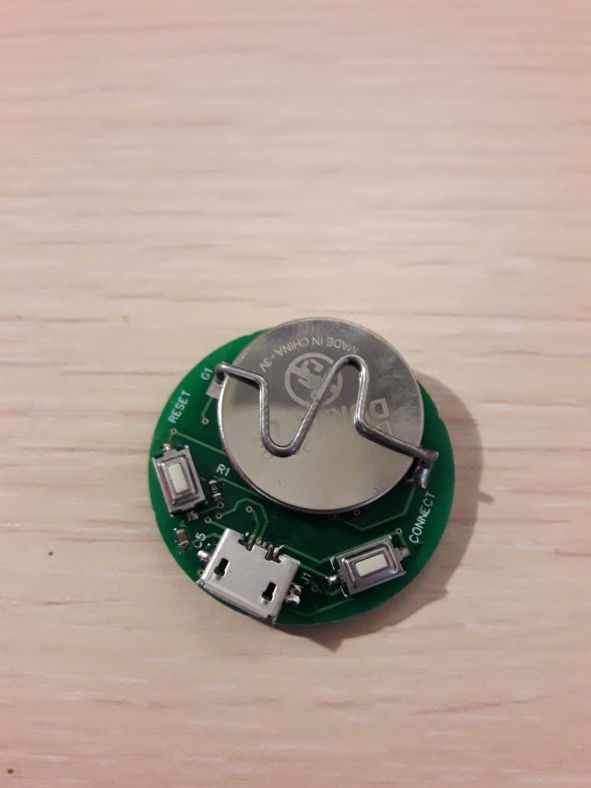

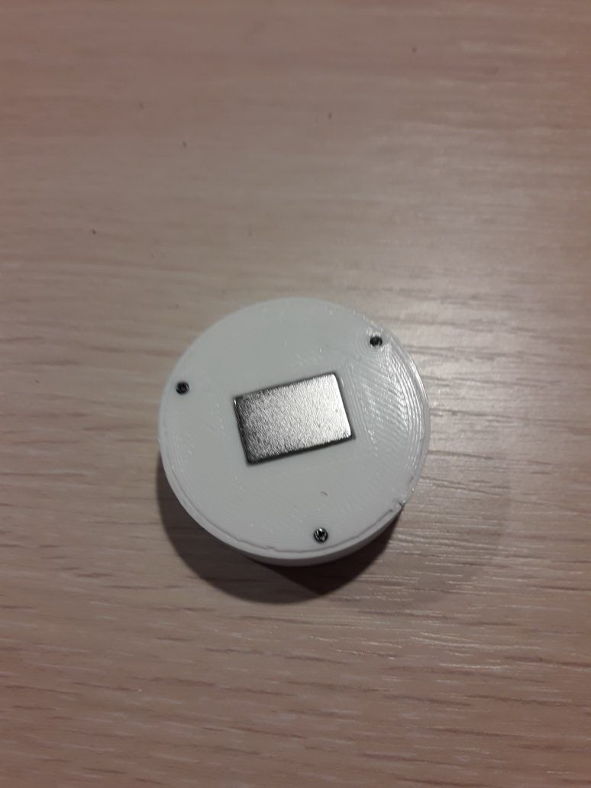

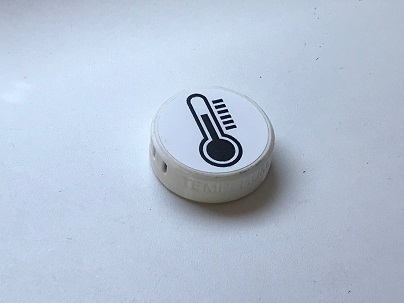

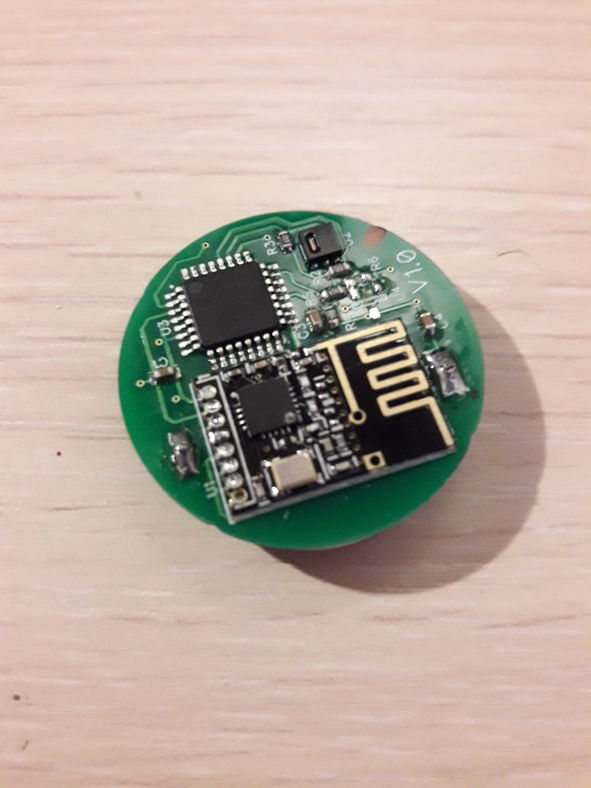

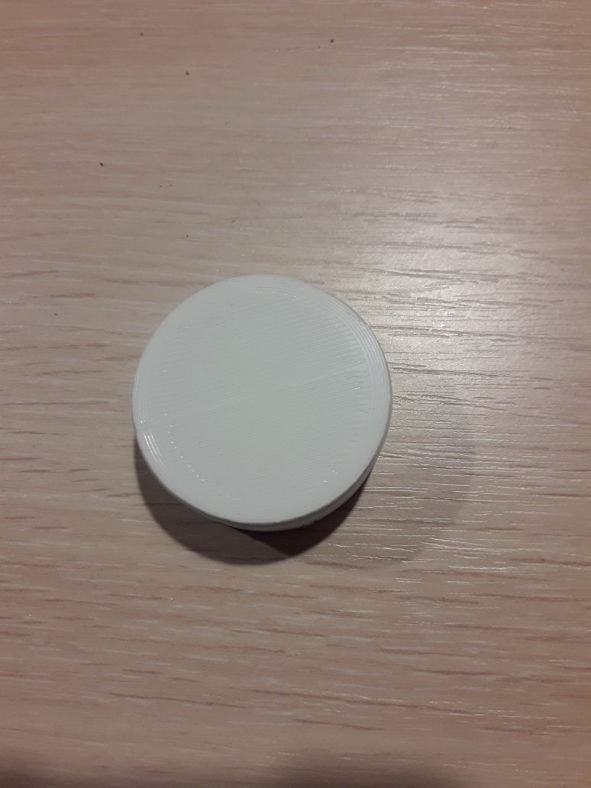

Фото:
Spoiler
Show
Аватара пользователя
Ivan
Администратор
Сообщения: 21
Зарегистрирован: 07 июн 2017, 08:03
Откуда: Taganrog
Контактная информация:

Re: MSMD, TempHumidity, Контроллер Температуры/Влажности

Сообщение Ivan »

Датчик испытан и готов к продаже

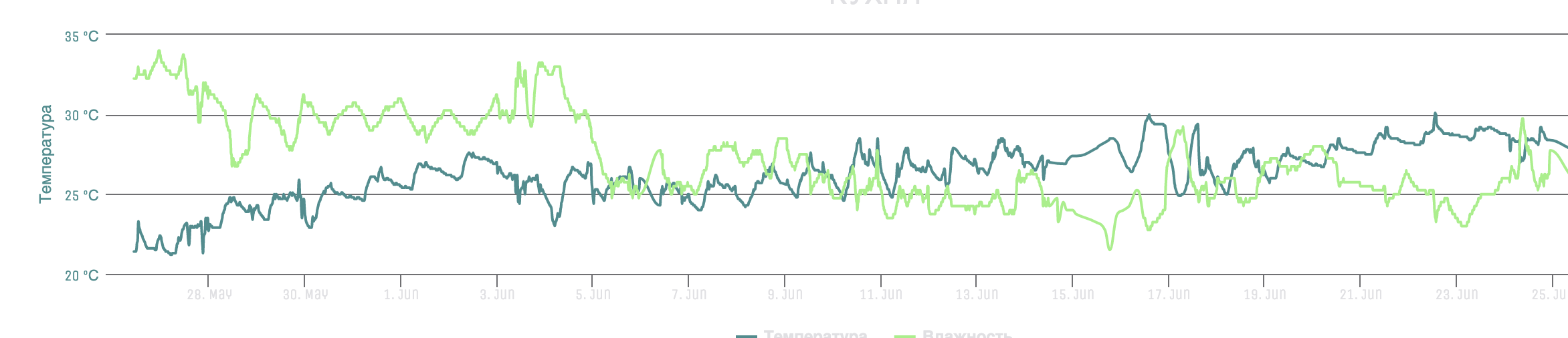

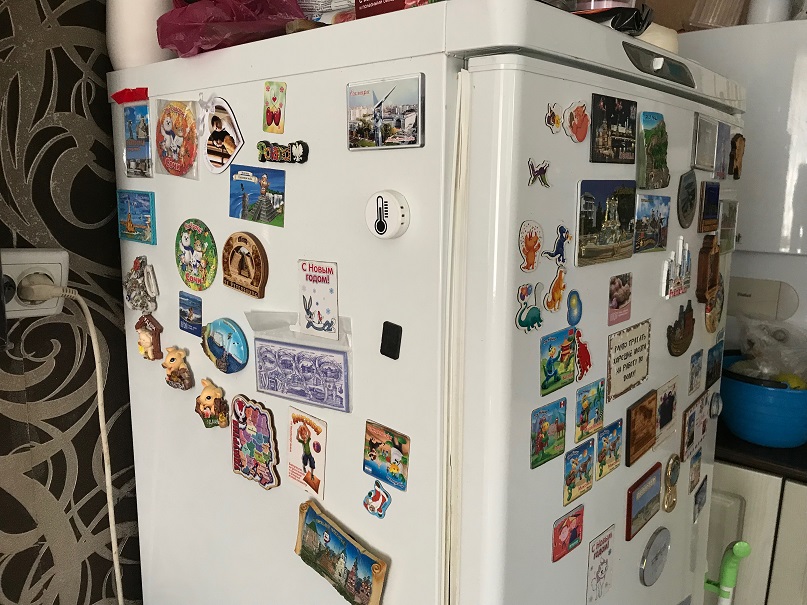

Притаился на холодильнике
Sergey2055
Сообщения: 50
Зарегистрирован: 04 июл 2017, 13:43

Re: MSMD, TempHumidity, Контроллер Температуры/Влажности

Сообщение Sergey2055 »

MSMD, Temp, HUM. Датчик температуры и влажности - первый старт и последующая настройка.

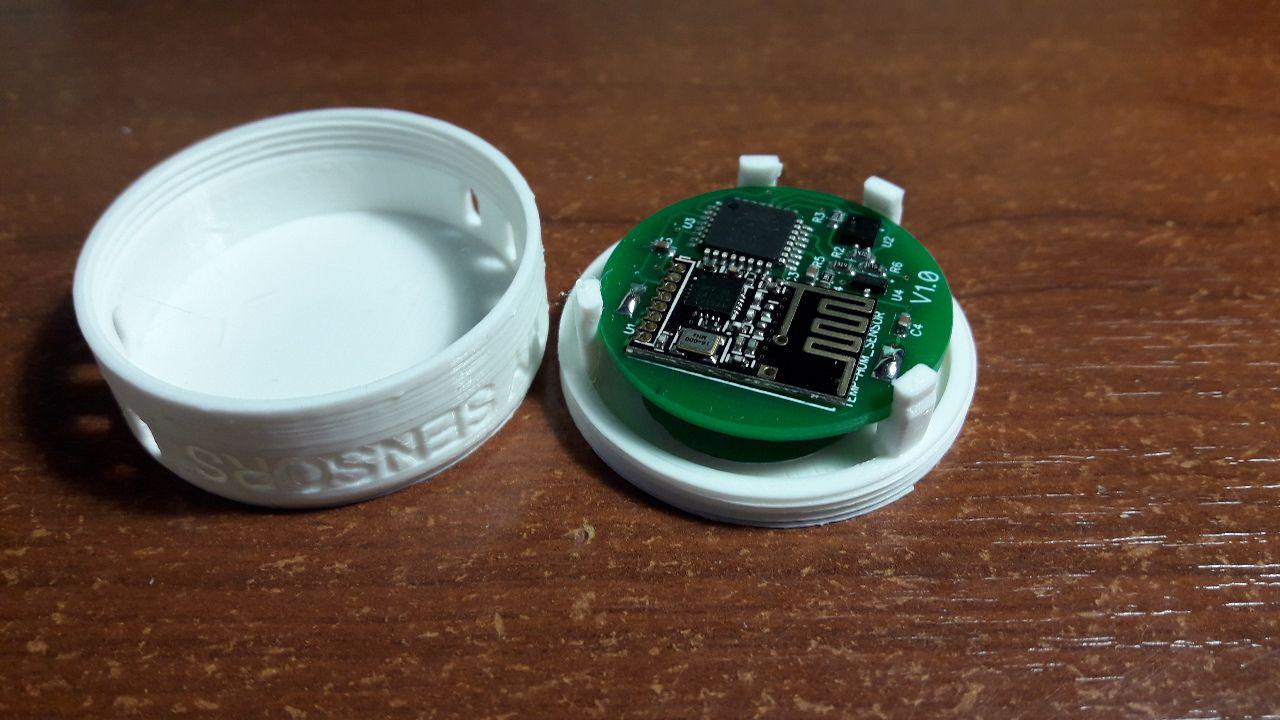

Для первого старта сенсора измерения температуры и влажности достаточно минимального набора. Для этого нужен Гейт на связи и подключенный к контроллеру управления с любой системой (лучше применить majordomo и ему подобные, т. к. в некоторых системах, отсутствует ручное добавление сенсоров, которые могут понадобиться для калибровки и установки своих желаемых параметров). Дале нужно просто снять верхнюю крышку с устройства и вставить батарейку. Устройство сразу презентуется и начнет свою работу. Устройство сразу начнет слать данные на контроллер. Первые 8 минут устройство находится в режиме смарт слипа. Этот режим реализован для удобства быстрого изменения нужных параметров, т.к. если устройство выйдет в нормальный режим и настройки периода могут быть от нескольких минут до нескольких часов, то ждать придется очень долго. Также через каждые 6 либо 24 часов включается режим smartsleep на 1 отправку, это реализовано для удобства правки некоторых параметров, чтоб не отключать батарею.

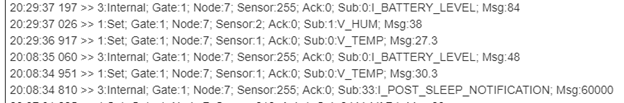

Примеры данных следующие:
1. Sensor:2, V_HUM; Msg: – уровень влажности воздуха в процентах. (0 < V_HUM < 100);
2. Sensor:1, V_TEMP; Msg: – температура воздуха °С.
3. Sensor:5, V_VAR1; Msg: - уровень заряда батареи в относительных единицах. (min < V_VAR1 < max);
4. BATTERY_LEVEL; Msg: - уровень заряда батареи в процентах. (0 < BATTERY_LEVEL < 100);

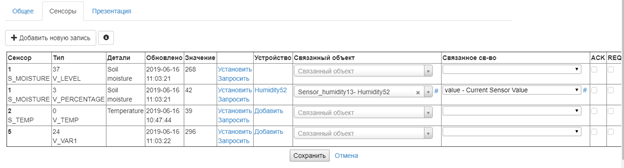

Пример данных в системе с привязкой к свойствам:
Добавление калибровочных констант

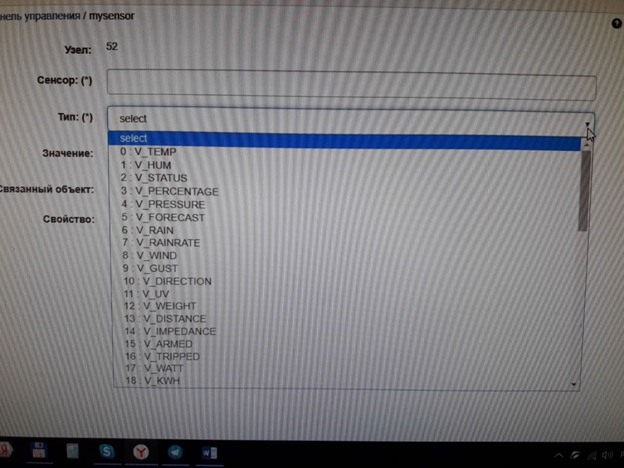

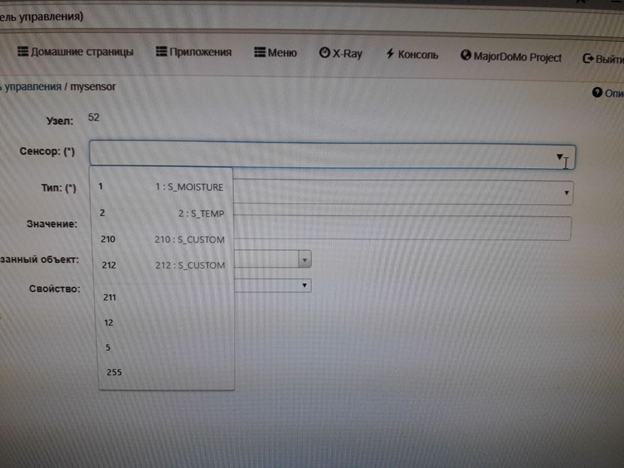

Изначально калибровочные константы не отображаются в контроллере majordomo, чтобы их добавить нужно выполнить следующее: зайти в раздел сенсоры и нажать кнопку добавить новую запись. Появится окно добавления. Здесь нужно выбрать номер добавляемого сенсора и тип переменной для этого сенсора.

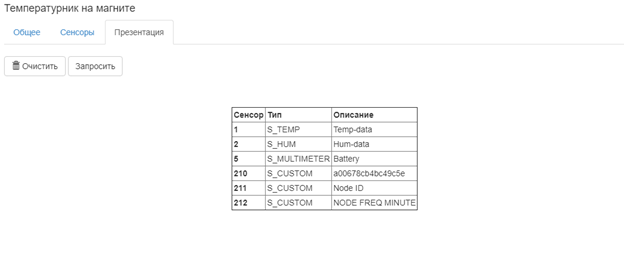

После выбора нажать добавить. После чего появятся новые сенсоры. Список всех сенсоров можно посмотреть в разделе презентация.
Описание настроек сенсоров и констант:
1. Сенсор: 5(S_MULTIMETER), Тип: V_VAR5 – этот параметр устанавливает нижнюю и верхнюю границы для расчета уровня заряда батареи. Калибровка производится так же как и в пункте 1. Надо подать на устройство напряжение с источника питания либо с батареи в пределах 0,75В-1,7, установить желаемые параметры и отправить на устройство. Также его можно запросить.
2. Сенсор: 212(S_CUSTOM), Тип: V_VAR1 - этот параметр устанавливает период отправки значений в минутах. Для его установки нужна отправит значение в минутах как описано в пункте 1. Также его можно запросить.
3. Сенсор: 211(S_CUSTOM, Тип: V_VAR1) – этот параметр осуществляет смену номера (ID) устройства. Смена осуществляется так же как описано в пункте 1. Параметр может быть в пределах 1-254.
4. Сенсор: 210(S_CUSTOM) - версия железа.

Краткие Технические характеристики:

Питание от 2,1 до 3,6в (CR2032);
Потребление в активном режиме 1,3 мА;
Потребление в режиме отправки 16 мА
Потребление в режиме сна 7 мкА;
Устройство сохраняет работоспособность при разряде батареи до 1,8 В, но есть вероятность нестабильности или полного отсутствия показаний температуры.
Полностью завершены испытания на срок службы от одной батареи. Испытания показали: при использовании нормального элемента питания и периодом отправки сенсора в 10 минуть, срок службы измеряется от двух лет и более.

Исходники для первого проекта. Исходники устаревшие но все полностью рабочие и протестированные. Также может быть небольшое расхождение между схемой и платой или кодом.

Код: Выделить всё

/*
 * Filename: Test.ino
 * Created Date: Sunday, june 16 2019, 2:16:34 pm
 * Author: Sergey Lekarev
 *
 * Copyright (c) 2019 Sergey Lekarev
 *
 *
 */
#define MY_NODE_ID AUTO
#define MY_PARENT_NODE_ID AUTO
#define MY_SMART_SLEEP_WAIT_DURATION_MS (1000ul)

//#define MY_SIGNING_SOFT
//#define MY_SIGNING_ATSHA204 // Hardware signing using ATSHA204A

//--------------------------------------------
// Enable and select radio type attached
#define MY_RADIO_RF24

//#ifdef MY_SIGNING_ATSHA204
//  #define MY_SIGNING_ATSHA204_PIN 17 // A3
//#else
//  #define MY_SIGNING_SOFT_RANDOMSEED_PIN 7
//#endif

// Enable debug prints to serial monitor
//#define MY_DEBUG
//#define DEBUG

#include <MySensors.h>
#include <avr/wdt.h>
#include <EEPROM.h>
#include <Wire.h>
#include <SHT2x.h>


#define SKETCH_NAME "MSMDTemp_Hum-Meter"
#define SKETCH_MAJOR_VER "1"
#define SKETCH_MINOR_VER "0"

#define BAT_PIN         A0 // 23

#define SID_TEMP      1
#define SID_HUM       2
#define SID_BATTERY   5
#define SID_MSMD      210
#define SID_NodeID    211
#define SID_FREQ      212

#define MaxByte  0xFF
#define MaxWord  0xFFFF

#define mBatMin  0
#define mBatMax  2
#define mFreq    8

#define cGateAdr 0

#define SmartSetting 5

#define DEF_FREQUENCY 1 // min

#define DEB_SWITCH_PIN  4

word min_batt = 600;
word max_batt = 1000;

unsigned long Freq = DEF_FREQUENCY*60*1000ul;
int SmartTime = 360 / DEF_FREQUENCY;
const int MAX_ADC_VALUE = 1023;
float LastTemp = 0;
int  LastHum = 0;
int  LastBat = 0, SmartCount = 0;
byte CountPreSmartSleep = 0;
int BatV;

MyMessage msgTemp(SID_TEMP, V_TEMP);
MyMessage msgHum(SID_HUM, V_HUM);
MyMessage msgBat(SID_BATTERY, V_VAR1);
MyMessage msgFreq(SID_FREQ, V_VAR1);

void(* resetFunc) (void) = 0;

// String  var = getValue( StringVar, ',', 2); // if  a,4,D,r  would return D
String getValue(String data, char separator, int index){
    int found = 0;
    int strIndex[] = { 0, -1 };
    int maxIndex = data.length();

    for (int i = 0; i <= maxIndex && found <= index; i++) {
        if (data.charAt(i) == separator || i == maxIndex) {
            found++;
            strIndex[0] = strIndex[1] + 1;
            strIndex[1] = (i == maxIndex) ? i+1 : i;
        }
    }
    return found > index ? data.substring(strIndex[0], strIndex[1]) : "";
}  // END

void before(){
  wdt_disable();

  pinMode(DEB_SWITCH_PIN, INPUT_PULLUP);
  if (digitalRead(DEB_SWITCH_PIN) == LOW){

    for (int i=0;i<512;i++)
      EEPROM.write(i, 0xFF);
  }

  // Battery
  pinMode(BAT_PIN, INPUT);


  //=== Read from memory
  // Freq
  uint8_t fBVal = loadState(mFreq);
  if (fBVal != MaxByte) {
    Freq = int(fBVal)*60*1000ul;
    SmartTime = 360 / int(fBVal);
  }

  // Min bat
  uint16_t fVal = word(loadState(mBatMin+1), loadState(mBatMin));
  if (fVal != MaxWord) {
    min_batt = fVal;
  }

  // Max bat
  fVal = word(loadState(mBatMax+1), loadState(mBatMax));
  if (fVal != MaxWord) {
    max_batt = fVal;
  }

}

void setup(){
  wdt_enable(WDTO_8S);
  Wire.begin();
  analogReference(INTERNAL);
}

void presentation() {
  // Send the sketch version information to the gateway and Controller
  sendSketchInfo(SKETCH_NAME, SKETCH_MAJOR_VER"."SKETCH_MINOR_VER);

  present(SID_TEMP,      S_TEMP,   "Temp-data");
  present(SID_HUM ,      S_HUM,       "Hum-data");
  present(SID_BATTERY,   S_MULTIMETER, "Battery");

  present(SID_MSMD,      S_CUSTOM, "a00678cb4bc49c5e");
  present(SID_NodeID,    S_CUSTOM, "Node ID");
  present(SID_FREQ,      S_CUSTOM, "NODE FREQ MINUTE");
}

void loop() {
  wdt_reset();

  // Read temp
  float fTemp = GetTemp();

  // Read hum
  int fHum = GetHum();

  // Send temp
  if (fTemp != LastTemp) {
    LastTemp = fTemp;
    SendTmp(cGateAdr, fTemp);
  }

    // Send hum
  if (fHum != LastHum) {
    LastHum = fHum;
    SendHum(cGateAdr, fHum);
  }

  if(SmartCount < SmartTime && CountPreSmartSleep >= SmartSetting){
     SmartCount++;
       // Send bat
     if (BatV != LastBat) {
       LastBat = BatV;
       SendBatt(cGateAdr,BatV);
     }
     sleep(Freq); }
  else{
     if(CountPreSmartSleep < SmartSetting){
     CountPreSmartSleep++; SendBatt(cGateAdr,BatV); smartSleep(60000);}
     else{
     SmartCount = 0; smartSleep(Freq); }}
       // Serial.print("SmartCount");
     //Serial.println(SmartCount);
   // Serial.print("SmartTime");
   //  Serial.println(SmartTime);
   //  Serial.print("CountPreSmartSleep");
   //  Serial.println(CountPreSmartSleep);

}

void receive(const MyMessage &message) {

  if (message.isAck()) {
    return;
  }

  String Str = "";
  uint8_t Dest = message.sender;

  // Request
  if (mGetCommand(message) == C_REQ) {

    switch (message.sensor) {

    case SID_BATTERY:
      switch (message.type) {
      case V_VAR1:
         SendBatt( Dest, analogRead(BAT_PIN) );
         break;
      case V_VAR5:
        Str = String(min_batt) + "," + String(max_batt);
        send(msgBat.set(Str.c_str()).setDestination(Dest).setType(V_VAR5));
        break;
      }
      break;

    case SID_FREQ:
       send( msgFreq.set(Freq / (60*1000)) );
       break;
    }

    return;
  }

  // Set NULL date (if empty sensors)
  if (strlen(message.getString()) == 0) {
    return;
  }

  switch (message.sensor) {

  case SID_BATTERY:
    switch (message.type) {
    case V_VAR5:
      min_batt = word(getValue(String(message.getString()), ',', 0).toInt()); //выделяется нулевой элемент строки и приводится к типу инт и потом в ворд
      max_batt = word(getValue(String(message.getString()), ',', 1).toInt()); //выделяется первый элемент строки и приводится к типу инт и потом в ворд

      saveState(mBatMin+1, highByte(min_batt));
      saveState(mBatMin,   lowByte(min_batt));
      saveState(mBatMax+1, highByte(max_batt));
      saveState(mBatMax,   lowByte(max_batt));
      break;
    }
    break;

  case SID_FREQ:
    Freq = message.getInt() * 60*1000ul;
    saveState(mFreq, message.getInt());
    break;

  // NODE_NEW_ID; type == V_VAR1
  case SID_NodeID:
    byte Node_ID = message.getByte();
      hwWriteConfig(EEPROM_NODE_ID_ADDRESS, Node_ID);
      resetFunc();
      break;
  }
}


void SendTmp(byte Dest, float val){
  send(msgTemp.set(val, 1).setDestination(Dest).setType(V_TEMP));
}

void SendHum(byte Dest, int val){
  send(msgHum.set(val, 0).setDestination(Dest).setType(V_HUM));
}

void SendBatt(byte Dest, word val){
 if(CountPreSmartSleep < SmartSetting){
   send(msgBat.set(BatV).setDestination(cGateAdr).setType(V_VAR1));
 }

  if (Dest == 0){
    sendBatteryLevel(constrain(map(val, min_batt, max_batt, 0, 100), 0, 100));
  }
  // Read bat
  BatV = analogRead(BAT_PIN);
}

float GetTemp(){
  float Temp;
  Temp = (SHT2x.readT());
  return Temp;
}

float GetHum(){
  float Humidity;
  Humidity = (SHT2x.readRH());
  return Humidity;
}
Вложения
temp_sensors.zip
(11.49 КБ) 324 скачивания
